Հաղորդիչների միացման ձևերը շղթայում: Հաջորդական միացում

Հաղորդիչների հաջորդական միացումը

Գործնականում կիրառվող էլեկտրական շղթաները, որպես կանոն, բաղկացած են լինեւմ էլեկտրաէներգիայի մի քանի սպառիչներից: Շղթայում սպառիչները միմյանց հետ կարող են միացված լինել ամենատարբեր եղանակներով: Սպառիչների միացման ամենապարզ և տարածված տեսակները հաջորդական և զուգահեռ միացումներն են:

Շղթայի տեղամասում հաղորդիչների այնպիսի միացումը, որի դեպքում յուրաքանչյուր հաղորդչից դուրս եկող հաղորդալարը առանց ճյուղավորվելու միանում է այլ հաղորդչի, կոչվում է հաջորդական միացում:

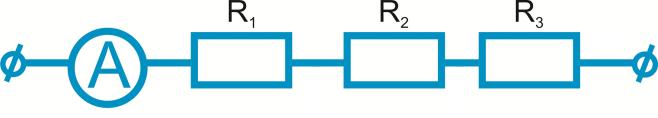

Նկարում պատկերված է

R_{1}

R_{2}

R_{3}

ռեզիստորների հաջորդական միացումը:

Հաղորդիչների հաջորդական միացումն ունի իր օրինաչափությունները:

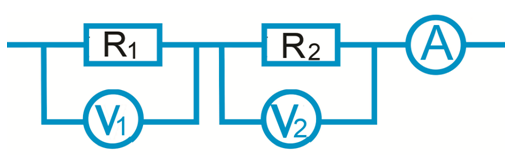

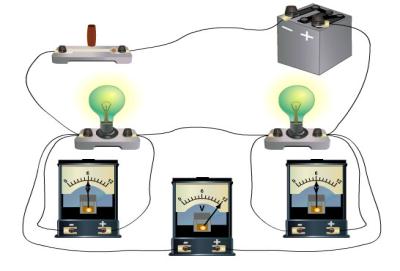

Հավաքելով համապատասխան շղթա, ամպերաչափի և վոլտաչափի միջոցով անհրաժեշտ չափումներ կատարելով, կարելի է համոզվել.

1. Հաջորդական միացման դեպքում բոլոր հաղորդիչներում հոսանքի ուժը միևնույնն է՝

I = I_{1} = I_{2} = I_{3}

(1), որտեղ

I_{1}

I_{2}

I_{3}

-ը համապատասխանաբար \(I\), \(II\) և \(III\) հաղորդիչներով անցնող հոսանքի ուժերն են, իսկ

I

-ն՝ հոսանքի ուժը շղթայում:

2. Հաղորդիչների հաջորդական միացման դեպքում ամբողջ տեղամասի լարումը հավասար է առանձին հաղորդիչների լարումների գումարին՝

\(U=\)

U_{1}

\(+\)

U_{2}

\(+\)

U_{3}

(2), որտեղ \(U\)-ն ամբողջ տեղամասի, իսկ

U_{1}

U_{2}

U_{3}

-ը առանձին հաղորդիչների լարումներն են:

Օգտվելով Օհմի օրենքից և հաշվի առնելով (1) հավասարումի (2) առնչությունը կարող ենք պնդել՝

3. Հաղորդիչների հաջորդական միացման դեպքում ամբողջ տեղամասի դիմադրությունը հավասար է առանձին հաղորդիչների դիմադրությունների գումարին՝

R = R_{1} + R_{2} + R_{3}

, որտեղ

R_{1}

-ը,

R_{2}

-ը և

R_{3}

-ը առանձին հաղորդիչների դիմադրություններն են, իսկ \(R\)-ը ամբողջ տեղամասի դիմադրությունը:

Այս երեք օրինաչափություններ ճիշտ են նաև ցանկացած թվով հաջորդաբար միացված հաղորդիչների համար:

Մասնավորապես, եթե հաջորդաբար իրար միացված են \(n\) միատեսակ հաղորդիչներ (ռեզիստորներ), որոնցից յուրաքանչյուրի դիմադրությունը

R_{1}

է, ապա դրանց ընդհանուր դիմադրությունը կլինի՝ \(R=n\)

R_{1}

Հաջորդաբար միացված ցանկացած երկու հաղորդիչներում հոսանքի ուժերի հավասարությունից՝

I_{1}

\(=\)

I_{2}

, հետևում է, որ

\frac{U_{1}}{R_{1}} = \frac{U_{2}}{R_{2}}

կամ

\frac{U_{1}}{U_{2}} = \frac{R_{1}}{R_{2}}

Այսինքն, հաջորդաբար միացված հաղորդիչներում լարումները ուղիղ համեմատական են այդ հաղորդիչների դիմադրություններին:

Հաղորդիչների հաջորդական միացման տարբերակիչ առանձնահատկությունն այն է, որ դրանցից թեկուզ մեկի անսարքության դեպքում հոսանքը դադարում է ամբողջ շղթայում:
